Miechy powietrzne – rozwiązanie drgań w maszynach przemysłowych

Charakterystyka drgań w środowisku przemysłowym

Drgania mechaniczne stanowią istotny problem w zakładach przemysłowych – niezależnie od branży. Typowe źródła to maszyny wirujące, wtryskarki, prasy, agregaty czy linie transportowe. Częstotliwości drgań spotykane w praktyce mieszczą się zwykle od 10 do 200 Hz, choć w niektórych procesach mogą dochodzić do 500 Hz. Przy przekroczeniu progu RMS 4,5 mm/s dla urządzeń do 15 kW lub 7,1 mm/s dla większych maszyn, obserwuje się wyraźne przyspieszenie zużycia elementów, a także wzrost poziomu hałasu i spadek jakości wykonywanych procesów produkcyjnych. Długotrwała ekspozycja na drgania przekraczające te wartości prowadzi do powstawania mikropęknięć, luzowania połączeń śrubowych, deformacji elementów konstrukcyjnych oraz zwiększonego ryzyka wystąpienia awarii krytycznych.

Oprócz negatywnego wpływu na samą maszynę, drgania przenoszone są często na fundamenty i konstrukcje sąsiednie, co może skutkować uszkodzeniami infrastruktury, a także negatywnie wpływać na komfort pracy operatorów. W przypadku stanowisk laboratoryjnych lub precyzyjnych procesów (np. obróbka optyczna, mikroskopia) nawet niskopoziomowe drgania mogą uniemożliwić prawidłowe funkcjonowanie urządzeń.

Dlaczego miechy powietrzne?

Wśród rozwiązań wibroizolacyjnych miechy powietrzne wyróżniają się możliwością regulacji sztywności poprzez dobór ciśnienia, co pozwala na dopasowanie parametrów tłumienia do konkretnej aplikacji. Zakres ciśnienia roboczego miechów przemysłowych najczęściej wynosi od 1,5 do 7 barów, a nośność pojedynczego elementu może sięgać od 100 kg do 10 000 kg. W praktyce oznacza to, że za pomocą kilku miechów można skutecznie izolować ciężkie maszyny ważące od kilkuset kilogramów do kilkudziesięciu ton.

W przeciwieństwie do sprężyn stalowych lub podkładek elastomerowych, miechy powietrzne pozwalają osiągnąć niską częstotliwość własną układu (nawet poniżej 3 Hz). Przekłada się to na wysoką skuteczność izolacji drgań zarówno o dużych, jak i małych amplitudach. Takie rozwiązanie znajduje zastosowanie szczególnie tam, gdzie inne metody nie zapewniają wystarczającej ochrony – np. w systemach precyzyjnego poziomowania, pod ciężkimi prasami czy agregatami generującymi drgania w szerokim paśmie częstotliwości.

Miechy powietrzne są odporne na zmienne warunki środowiskowe – standardowe wykonania pracują w zakresie temperatur od -30°C do +70°C, a wersje specjalne wytrzymują nawet bardziej ekstremalne warunki. Ich zaletą jest również możliwość kompensacji nierówności podłoża oraz tłumienie szumów o niskiej częstotliwości, co jest szczególnie istotne w przemyśle spożywczym, farmaceutycznym i elektronicznym.

Kryteria doboru miechów powietrznych

Prawidłowy dobór miechów powietrznych wymaga uwzględnienia kilku kluczowych kryteriów:

• Masa całkowita urządzenia: Suma masy maszyny i ewentualnych elementów ruchomych. Zaleca się, by nośność miechów była dobrana z naddatkiem 10–20% względem maksymalnego obciążenia.
• Liczba punktów podparcia: Najczęściej stosuje się 4 lub 6 miechów, uzależniając ich rozmieszczenie od geometrii maszyny i rozkładu masy.
• Charakterystyka drgań: Należy określić amplitudę, częstotliwość oraz kierunek (pionowe, poziome, skrętne), co umożliwia dobór odpowiedniego typu miecha i parametrów tłumienia.
• Wymagana częstotliwość własna układu: Powinna być co najmniej 2,5 razy niższa niż najniższa częstotliwość wymuszenia. Przykładowo, dla maszyny generującej drgania o 25 Hz, izolator powinien mieć częstotliwość własną poniżej 10 Hz.
• Wysokość montażowa i zakres przemieszczeń: Należy sprawdzić, czy dostępna przestrzeń pozwala na zamontowanie miecha o wymaganej wysokości roboczej oraz czy możliwy jest ruch w zakresie poziomowania (zwykle ±10–20 mm).
• Odporność chemiczna i środowiskowa: W przypadku narażenia na oleje, smary lub agresywne substancje należy wybrać miechy z odpowiednimi powłokami lub wykładzinami.

Dodatkowo, przy doborze miechów do aplikacji dynamicznych, warto rozważyć modele z ogranicznikami ruchu bocznego lub zintegrowanymi elementami zabezpieczającymi przed nadmiernym rozciągnięciem. W przypadku maszyn o zmiennym obciążeniu stosuje się układy automatycznej regulacji ciśnienia, gwarantujące stabilność pracy niezależnie od aktualnej masy.

Warianty montażu i najczęstsze błędy

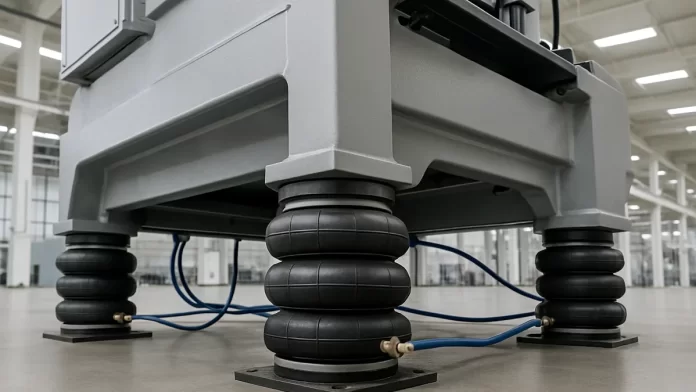

Miechy powietrzne można montować bezpośrednio pod stopami maszyny lub w ramach specjalnych płyt pośrednich. Ważne jest, aby powierzchnia styku była równa i czysta – nawet niewielkie ubytki lub zanieczyszczenia mogą prowadzić do uszkodzeń miecha podczas pracy. W praktyce spotyka się trzy najczęstsze warianty montażu:

1. Montaż bezpośredni pod maszyną – stosowany przy stabilnych, ciężkich urządzeniach.
2. Montaż z płytą rozdzielającą – dla maszyn o nierównomiernym rozkładzie masy.
3. Montaż z ramą wsporczą – umożliwiający wypoziomowanie kilku urządzeń jednocześnie.

Najczęstsze błędy montażowe to:

• Dobór zbyt małej liczby miechów, co prowadzi do ich przeciążenia i przedwczesnego zużycia.
• Niewłaściwe ustawienie miechów względem osi obciążenia, skutkujące nierównomiernym rozkładem sił i pogorszeniem skuteczności izolacji.
• Brak ograniczników ruchu bocznego, co przy obciążeniach dynamicznych może prowadzić do przemieszczenia miecha i uszkodzenia połączeń pneumatycznych.
• Stosowanie miechów bez kontroli ciśnienia w aplikacjach o zmiennej masie – skutkuje to niestabilnym poziomowaniem oraz ryzykiem uszkodzenia przy nagłych zmianach obciążenia.
• Zbyt wysokie ciśnienie napełnienia, które obniża zdolność tłumienia i zwiększa sztywność układu, przez co drgania mogą być przenoszone na fundamenty zamiast tłumione.

Każdy z tych błędów może prowadzić do: skrócenia żywotności miechów, zwiększonego ryzyka wycieków powietrza, powstawania hałasu oraz konieczności częstszej konserwacji całego układu. Dodatkowo nieprawidłowe podparcie maszyny może skutkować awarią elementów współpracujących, np. pęknięciami wałów czy szybkim zużyciem łożysk.

Przykłady zastosowań miechów powietrznych

Miechy powietrzne są szeroko stosowane pod prasami hydraulicznymi, stołami pomiarowymi, obrabiarkami CNC, kompresorami, a także w laboratoriach metrologicznych czy przy tłumieniu drgań agregatów chłodniczych. W aplikacjach wymagających precyzyjnej izolacji drgań poniżej 10 Hz, miechy zapewniają skuteczność tłumienia na poziomie 85–95%. Przykład: dla stołu pomiarowego o masie 1 500 kg zastosowano trzy miechy o nośności po 800 kg, połączone z systemem automatycznej regulacji ciśnienia. Umożliwiło to uzyskanie stabilności poziomowania w zakresie ±0,5 mm nawet przy zmieniającym się obciążeniu.

W przypadku ciężkich maszyn produkcyjnych, takich jak młyny kulowe (masa powyżej 10 ton), stosuje się zestawy 6–8 miechów, rozłożonych pod głównymi punktami podparcia. Pozwala to na skuteczne tłumienie drgań generowanych podczas rozruchu i zatrzymania, a także na minimalizację przenoszenia drgań na fundamenty hali.

W praktyce dobrym punktem wyjścia przy rozważaniu zastosowania tego rozwiązania jest przegląd katalogowy miechy gumowe, który zawiera dane dotyczące obciążeń, przemieszczeń oraz wymiarów montażowych dla różnych sektorów przemysłu.

Bezpieczeństwo użytkowania i wymagania techniczne

Miechy powietrzne, jako elementy ciśnieniowe, wymagają regularnej kontroli szczelności oraz monitorowania ciśnienia roboczego. W instalacjach przemysłowych zaleca się okresowe przeglądy wizualne (co 3–6 miesięcy), a w przypadku pracy w trudnych warunkach – częstsze inspekcje. Warto zwracać uwagę na ewentualne wybrzuszenia, ślady przecieków czy uszkodzenia powierzchni gumowych.

Wysokie temperatury robocze (powyżej 70°C) oraz kontakt z agresywnymi chemikaliami mogą znacznie skrócić żywotność miechów – w takich przypadkach należy stosować specjalne materiały odporne na konkretne czynniki. W instalacjach podlegających dozorowi technicznemu, szczególnie gdy ciśnienie robocze przekracza 0,5 bara i pojemność układu powietrznego jest duża, należy stosować się do wytycznych Urzędu Dozoru Technicznego.

Częstym błędem eksploatacyjnym jest nieprawidłowe ustawienie parametrów zabezpieczeń ciśnieniowych (np. brak zaworu bezpieczeństwa lub jego złe ustawienie), co w przypadku awarii układu sterowania może prowadzić do przepełnienia miecha i jego rozsadzenia. Również niewłaściwa eksploatacja – np. gwałtowne zmiany ciśnienia czy przeciążanie miechów – skutkują obniżeniem trwałości całego układu.

Podsumowanie

Właściwie dobrane i zamontowane miechy powietrzne stanowią skuteczne rozwiązanie w zakresie eliminacji drgań w maszynach przemysłowych. Pozwalają na wydłużenie żywotności urządzeń, poprawę jakości procesu oraz ograniczenie nakładów na serwis i naprawy. Warunkiem sukcesu jest precyzyjna analiza parametrów aplikacji, dobór odpowiedniego wariantu miecha oraz regularna kontrola stanu technicznego w trakcie eksploatacji.
